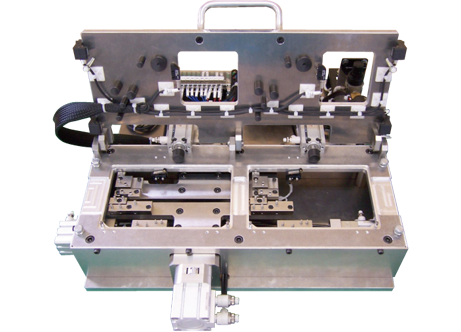

基板のラジアル、アキシャル部品のリードをクリンチします。
Device for clinching leads of radial and axial parts.
クリンチした後のリードを適切な長さにカットします。
Cut the lead after clinching to the appropriate length.
部品搭載確認用センサー付き
With Component installation confirmation sensor
基板大きさ、クリンチポイント数、カットポイント数は変更可能です。
The board size, the number of clinch points and the number of cut points can be changed.
自動挿入タイプも製作可能です。
Automatic insertion type is also available.
| 実装基板寸法 ／ Printed curcuit board size | 150mm×120mm |
| クリンチ、カットポイント数 ／ Points of clinch&cut | 10ポイント ／ 10POINTS |
| クリンチトルク ／ Torque of clinch | 6Nm |
| カットトルク ／ Torque of cut | 8Nm |
| エアー流量 ／ air input | 112㎤/S |
| 電源入力 ／ AC power input | AC100-240V±10% 50/60HZ |
| 寸法 ／ Size | 350×420×250(mm) |
| 重量 ／ Weight | 15Kg |
