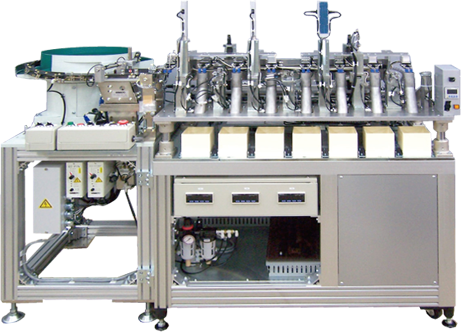

多軸接触試験装置

MULTI-AXIS CONTACT INSPECTION SYSYTEM

MACI-07

製品情報

Product information

加工部品の寸法を精度よく測定(精度 um)

Accurately measure the dimensions of machined part(saccuracy um)

NG品は途中排出で混入防止

NG products can be prevented from mixing because they are discharged halfway.

パーツフィーダー付きで作業者の作業工数軽減

With a parts feeder, the work hours of workers can be reduced.

径、高さ、長さ等、形状に合わせ軸数増減可能

It can be manufactured with various specifications.

PCに測定データ記録

Measurement data can be recorded on a PC.

仕様 / Specification

ポイント数 / Points 7ポイント / 7POINTS
サイクルタイム / Cycle time 10秒 / 10SECONDS
測定精度 / Measurement accuracy 1㎛
被測定対象物最大寸法 / Measured object maximum dimension 30mm×30mm×30mm
エアー流量 / air input 125㎤/S
電源入力 / AC power input AC100-240V±10% 50/60HZ
寸法 / Size 1500×2200×900(mm)
重量 / Weight 450Kg
